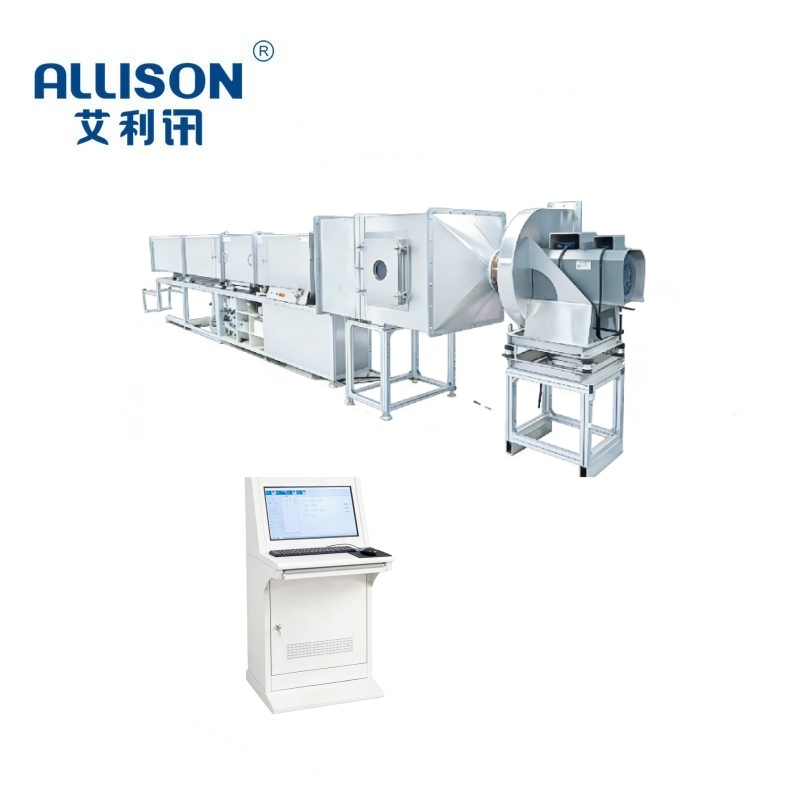

本测试系统特别为散热器性能测试试验而设计的。GB/T 1236-2017 工业通风机用标准化风道性能试验 AMCA210-07 整个控制测试系统是采用自动控制方式，满足各类散热器和风机性能测试试验的需要。本测试系统的自动控制及测量方式采用计算机集中分布式测控系统设计，由数据系统组成的下级控制机将数据进行采集并显示出来，而上级主控计算机对下级控制机采集的数据进行分析处理，并向下级控制机发出设定值指令及数据采集指令，完成整个系统的工作。本测试系统测量原理是阻碍物式流量测量原理，使用标准长径低速喷嘴作为阻碍物，通过测定标准喷嘴两端的静压差来测量流过喷嘴的空气流量。本测试系统的测量范围为2.5～250（CFM）。静压范围：0-200mmAq。

风量与压力测量装置（用于风机、油烟机、空调、净化器、风道等家电/汽车领域），核心测试内容与依据标准如下，直接覆盖性能、精度、密封性、耐久性全维度：

一、风量测量装置 核心测试内容

1. 风量示值误差（核心精度）

 测试内容：在标准风洞/风量台上，对比装置实测风量与标准值，计算相对误差、线性误差、重复性误差

覆盖：额定风量、最小/最大风量、不同风速段精度

2. 风速均匀性与稳定性

测试内容：检测探头/传感器区域风速分布均匀度；长时间运行风量波动值

3. 响应时间

 测试内容：阶跃风速下，装置达到稳定读数的上升时间、响应滞后时间

2.  量程与分辨率

测试内容：最小可测风量、最大量程；风量分辨率、显示精度

5. 环境适应性

测试内容：高低温、湿热、粉尘环境下风量测量精度漂移

6. 密封性（风道类）

测试内容：装置风道、接口漏气量（漏风率≤规定值）

二、压力测量装置 核心测试内容

1. 压力示值误差（静压/动压/全压）

测试内容：对比实测压力与标准压力源，计算静压误差、动压误差、回程误差、重复性

覆盖：正压、负压、微压（Pa级）、高压段全量程

2. 压力灵敏度与线性度

测试内容：单位压力变化对应的输出信号变化；压力-输出曲线线性误差

3. 过压保护性能

 测试内容：超量程压力冲击后，装置精度恢复、是否损坏、耐压极限

4.温度补偿误差

测试内容：不同温度下压力零点漂移、灵敏度漂移

5. 长期稳定性（耐久性）

 测试内容：连续加载/交变压力下，72h/1000h压力精度衰减

三、风量+压力联动测试（整机综合）

1. 风-压特性曲线（P-Q曲线）

测试内容：不同静压下的风量变化；绘制风量-压力关系曲线

2. 阻力特性测试

测试内容：装置自身风道阻力、压力损失系数

3. 动态响应（交变工况）

测试内容：风量/压力交变时，装置同步跟踪精度、相位差

四、常用执行标准（含标准号）

1. GB/T 1236–2022 通风机 空气动力性能试验方法（风量/压力核心国标）

2. GB/T 17774–2022 工业通风机 性能试验

3. GB/T 19411–2023 家用和类似用途油烟机 空气性能测试方法（油烟机风量/静压专用）

4. JJG 620–2018 风洞式风量计检定规程（计量校准）

5. JJG 875–2019 数字压力计检定规程（压力精度校准）

6. ISO 5801:2017 工业风机 性能试验
