概述：

1.1本测试系统是用参考标准：IEC60879-2019、GB/T13380-2018 、GB12019-2008《交流电风扇能效限定值及能效等级》中的能效值测试，依据GB/T13380-2018《交流电风扇与调速器》的要求测得电风扇的风量及能效使用值，并根据国家标准判断出其合格否；测试系统具有数据准确、重复性好、效益高、数据贮存方便等特点。

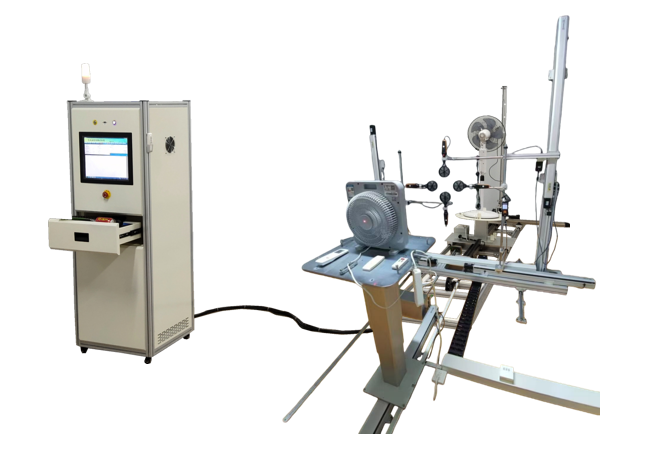

1.2 测试系统主要由房体、试验屏、控制系统、风量采集系统，采用日本三菱PLC+工业电脑控制，通过17寸触摸显示器显示与设定相关测试数据.包含了X、Y、Z三坐标轴的移动距离，移动速度，测试高度、风量、温度/湿度、转速、电压、电流、功率等。相关测试数据具有自动保存并可通过 USB 导出测试数据。

1.3 房体：由客户提供（不少于：6.5米X6.5米X4米）

1.4 试验屏：根据相关标准（尺寸：4.5米X 4.5米 X 3米）

1.5测试测试产品类别：落地扇\台扇\吊扇

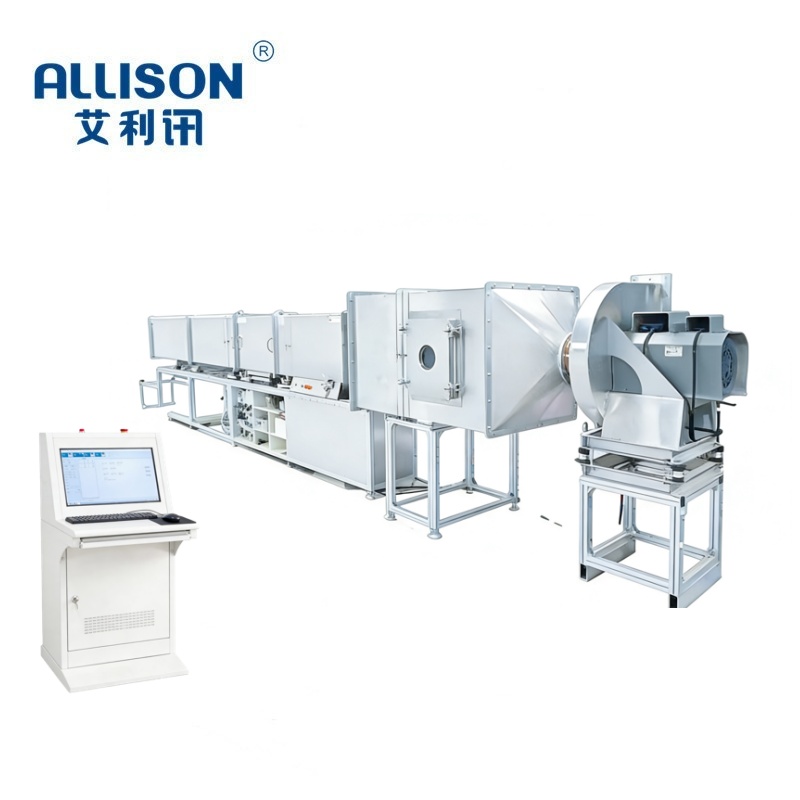

ISO 5801 《工业风扇用标准化风道进行性能试验》—— 工业风机性能测试的全球权威标准，详细规定了风洞类型（A型、B型、C型）、测试布置和计算方法。

ISO 5802 《工业风扇现场性能试验》- 现场测试的补充。

AMCA 210 《实验室方法测试风扇额定风量》- 美国空气运动与控制协会标准，在北美及全球 HVAC 行业极具影响力，与ISO 5801原理相通。

中国国家标准（GB/T）：

GB/T 1236 《工业通风机用标准化风道进行性能试验》—— 等同采用 ISO 5801，是中国风机行业的基础标准。

电风扇能效测试系统电风扇测试设备 ISO 5801 《工业风扇用标准化风道进行性能试验》

名称	规格	类别
台扇	单位： mm	250、300、350、400、450
吊扇、装饰型吊风扇		900, 1050, 1200, 1400, 1500
落地扇		300,350,400,450
转页风扇		300,350,400,450
无叶风扇		300,350,400,450
柱式风扇、塔式风扇		300,350,400,450
传统风扇		300,350,400,450
